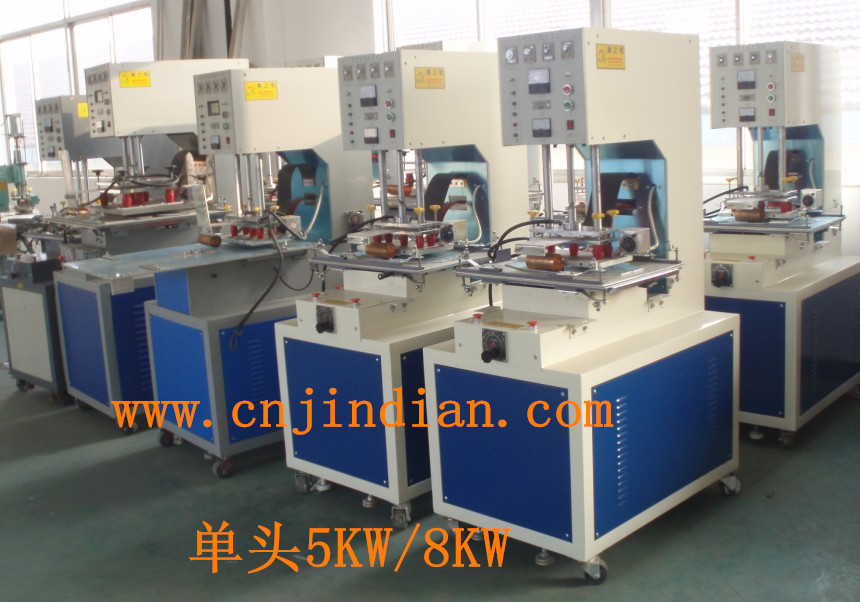

高频热合机安装、使用、保养

发布时间:2019-10-09

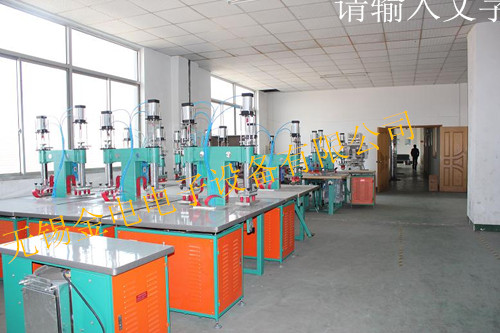

一、安装说明

1．安装位置

本机应远离易产生高温的物体，且避免安装于潮湿、易受雨水浸及灰尘等物侵袭的地方，以免引起内部电子器件的损坏和漏电。

由于设备内部元器件（如变压器、电子管、振荡器）会产生一定的热量，应选择通风条件良好的环境安装设备，如果必须将设备安装于墙角，应与墙体保特至少15MM距离，以利于设备散热。

2．电源供应

本机电源：380V 3相4线;（具体请参考设备铭牌所示）

输入电力50KVA，应在设备外安装225A空气开关与保险丝;

注意：本设备必须安装地线，为策安全！

3．气源供应

本机机台机械动作需要压缩空气的推动，需要配备的空气压缩机。气压的大小可以参照气压表显示的读数，利用设备上的气压调节器调节器节，设备正常工作气压为4KGf/c㎡-5KGf/c㎡;

注意：调节时一定拔起调节旋钮才能转动，否则会损坏气压调节器。

4．推盘安装

先将推盘路轨放置于下台面板前后方向各一条，拧紧4个紧固锣丝，然后在两条路轨的两头分别上紧两块路轨挡板，最后装上两张推盘，仔细调节推盘和路轨配合的间隙，原则是推盘既能在路轨上顺畅滑动，又没有虚晃的间隙，注意推盘板离下台面板之间的间隔距离为6MM到10MM左右。

5．安装电子管

5．1安装振荡电子管

本机配备的振荡电子管型号为8T87RB;

打开设备机箱左右两边的防板，手拿电子管的下方金属散热片，小心将电子管放入谐振腔内部的陶瓷管座内，调整方向，使电子管的两个灯丝管脚位置和谐振腔顶盖上的两条灯丝铜带的位置对好，然后小心将灯丝铜带用电子管上自配的螺丝固定于相应的电子管灯丝脚上;注意，在拧紧电子管灯丝螺丝时，必须同时使用两把10＃的扳手，一把扳手卡住电子管灯丝脚上下方的螺母，并且不能转动;用另外一把扳手卡住电子管灯丝脚上方的螺母,均匀用力转动，保证可靠紧固，否则会损坏电子管;再把谐振腔顶盖上方栅流铜圈上的铜片固定于电子管陶瓷上方与灯丝脚之间的金属圈上。

5．2 安装火花保护管

本机配备的火花管型号为PL5557;

打开设备后方的防板，把火花管小心插入火花管座内（注意：管座上有两个孔的孔径和另外的两个孔的孔径不一样，请不要插错，否则会损坏火花管）;最后将火花保护线路板上的陶瓷屏极帽套入火花管顶上的屏顶上。

6．调校模具

6．1请先关闭设备控制面板上的“高周开关、自动开关、

6．2 打开设备机箱上的“总电源开关”，启动电源开关和油泵开关，此时设备风机运转，再打开设备控制面板上的“电源开关”，此时面板上的电源指示灯亮，设备内的电子管和所有控制电路都已通电;

6．3 面板置于手动工作状态，点动控制面板上的“上升”按钮，让机头上升到最高位置，将上模具固定于设备上电极板上，固定好模具和电极板;

6．4 将推盘推到底板板上，轻轻推动推盘到位后，点动控制面板上的“下降”按钮，此时可视上模具与推盘是否平衡，（注意：调节时可将油压调小，以免机头下降过快损坏模具）;

放松设备上电极板上方的调平衡螺丝;点动“上升”按钮，让平行调节板上升约6-10MM，拧紧模具平行螺丝;

6．5 点动“上升”按钮，让设备机头上升至最高位置;

注意：以上步骤可重复进行，方可将模具平行程度调节完成！
